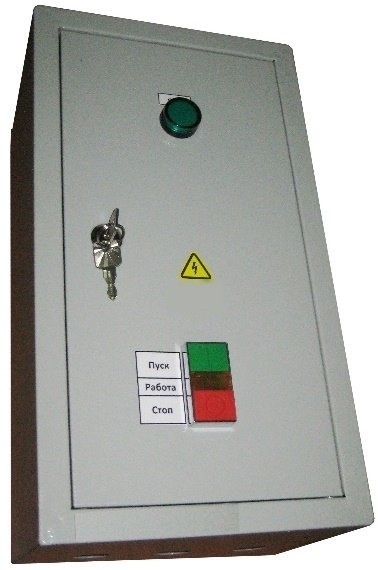

Щит управления вентилятором AIRS ЩУВ-220-2,5
⚙️ Подбор и заказ
Описание
AIRS ЩУВ-220-2,5 — исполнение на двигатель 2,5 кВт. Щит управления однофазным вентилятором 220 В: пуск и останов, индикация, защита двигателя от короткого замыкания и перегрузки, отключение по сигналу пожарной сигнализации.
Исполнение и цена
Технические характеристики
| Исполнение щита | металл, IP31/54, навесное |
| Габаритные размеры | 290х220х155 мм |
| Степень защиты | IP31/IP54 |
| Питание щита | 1ф, 220 В, 50 Гц |
| Номинальная мощность вентилятора | 2,5 кВт |
| Тип пуска | прямой |
| Защита | автомат + тепловое реле с тонкой настройкой |
| Пожарная сигнализация | останов по «сухому» контакту (ПС/СК) |
| Гарантия | 2 года |
Что делает щит
Щит включает и выключает однофазный вентилятор — с двери или по внешней команде. Автоматический выключатель отсекает короткое замыкание, тепловое реле с регулятором тонкой настройки — перегрузку. Пуск прямой: для двигателей до 2,5 кВт этого достаточно, разгон не даёт заметной просадки сети.
По сигналу пожарной автоматики щит останавливает вентилятор. Сигнал принимается «сухим» нормально замкнутым контактом — гальванической связи с прибором пожарной сигнализации нет.
Что это даёт
Где применяется
- Приточные и вытяжные системы небольших помещений
- Магазины, кафе, офисы, залы обслуживания
- Крышные и канальные вентиляторы малой мощности
- Вытяжка производственных участков и мастерских
- Замена вышедшего из строя щита без переделки схемы

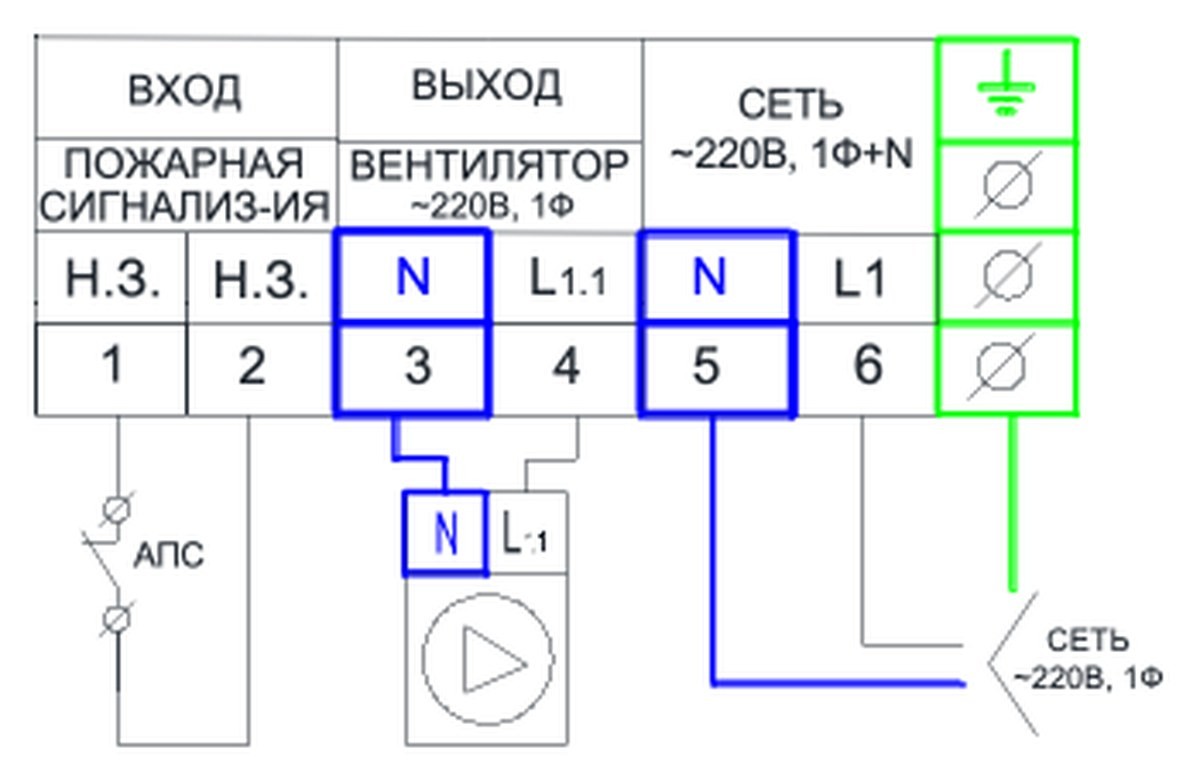

Схема подключения
Расшифровка обозначения
| Индекс | Значение |
|---|---|
| Щ / У | щит управления |
| В / К / П | вентилятором · клапаном · противопожарный |
| 220 / 380 | напряжение питания щита, В |
| 0,09 … 55,0 | мощность двигателя подключаемого вентилятора, кВт |
| ПС | останов по сигналу пожарной сигнализации |
| СК | «сухой» нормально замкнутый контакт от пожарной автоматики |
| М / ПЛ | корпус: металл · пластик |
| 31 / 40 / 54 | степень защиты IP при закрытой двери |
| ZT | пуск «звезда/треугольник» |
| Ч | работа с частотным преобразователем |
| КЛ / З / Т | контроль линий связи · звуковая сигнализация · задержка пуска (подпор) |
| АВР | автоматический ввод резерва — два независимых ввода питания |
Важно знать
Реле «с запасом» не защитит обмотки при перегрузке. При пуске щита ток регулятора выставляют по номиналу двигателя, указанному на его шильдике, а не по мощности щита.
Тепловое реле не спасёт при заклинивании крыльчатки или отказе обдува самого двигателя — встроенные термоконтакты заводят в щит отдельно.
Подбор и заказ. Назовите мощность двигателя и место установки — подберём исполнение, посчитаем цену в калькуляторе выше и пришлём схему. Нестандартную схему соберём под проект.
