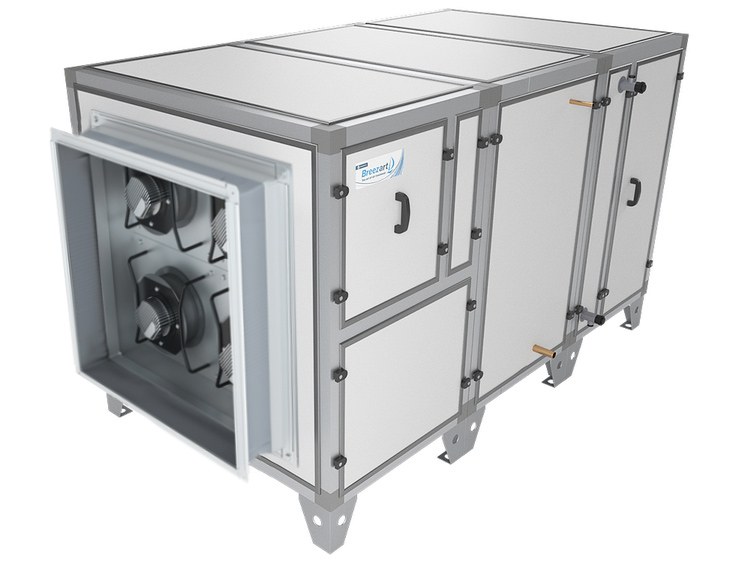

Breezart 16000 Aqua F — приточная установка типоразмера 16000 м³/ч, водяной нагреватель. Цифровая автоматика JetLogic с датчиками, сенсорным пультом и подключением по Modbus, уровень шума 57 дБА от корпуса, масса [по запросу].
Типоразмер16000 м³/ч
Нагревательводяной
Охладительфреоновый
Шум LpA57 дБА
Питание380 В
Масса[по запросу]
Технические характеристики
Тип водяного нагревателя
W99
Тип фреонового охладителя
F99, объем 11,08 л
Максимальная потребляемая мощность
6,6 кВт-380В
Максимальный ток
10,1 А
Параметры вентиляторов
3160 об/мин | 1,6 кВт × 4 шт (серии EC, Китай)
Фильтр G4 1000-1040-300-10
Конечное сопротивление 190 Па (загрязнение до 150 Па)
Уровень шума LwA (акустическая мощность)
84 дБА | 92 дБА | 71 дБА (на всасывании | на выпуске | от корпуса)
Уровень звукового давления LpA от корпуса
57 дБА
Масса
[по запросу]
Тип нагревателя
водяной
Код нагревателя
W99
Тип охладителя
фреоновый
Код охладителя
F99
Параметры вентилятора
3160 об/мин | 1,6 кВт x 4 шт (серии EC, Китай)
Напряжение питания
380 В
Гарантия
3 года с даты изготовления
Описание и комплектация
Водяной нагреватель (смесительный узел не входит в комплект)
2-x контурный фреоновый охладитель (управление ККБ от вентустановки)
Воздушный клапан с электроприводом с возвратной пружиной
Управление клапаном смесительного узла калорифера для нагрева воздуха до заданной температуры, защита от замораживания
Регулировка скорости вентилятора, 10 ступеней
Возможность управления различными увлажнителями воздуха с пульта вентустановки
Управление ККБ различного типа, в том числе сигналом 0-10В
Контроль загрязненности воздушного фильтра (цифровой датчик давления)
Восемь недельных сценариев, часы реального времени
Возможность создания VAV-системы (требуется модуль JL208DP)
Подключение к системе «умный дом» по ModBus RTU или ModBus TCP
Удаленное управление с компьютера или смартфона / планшета

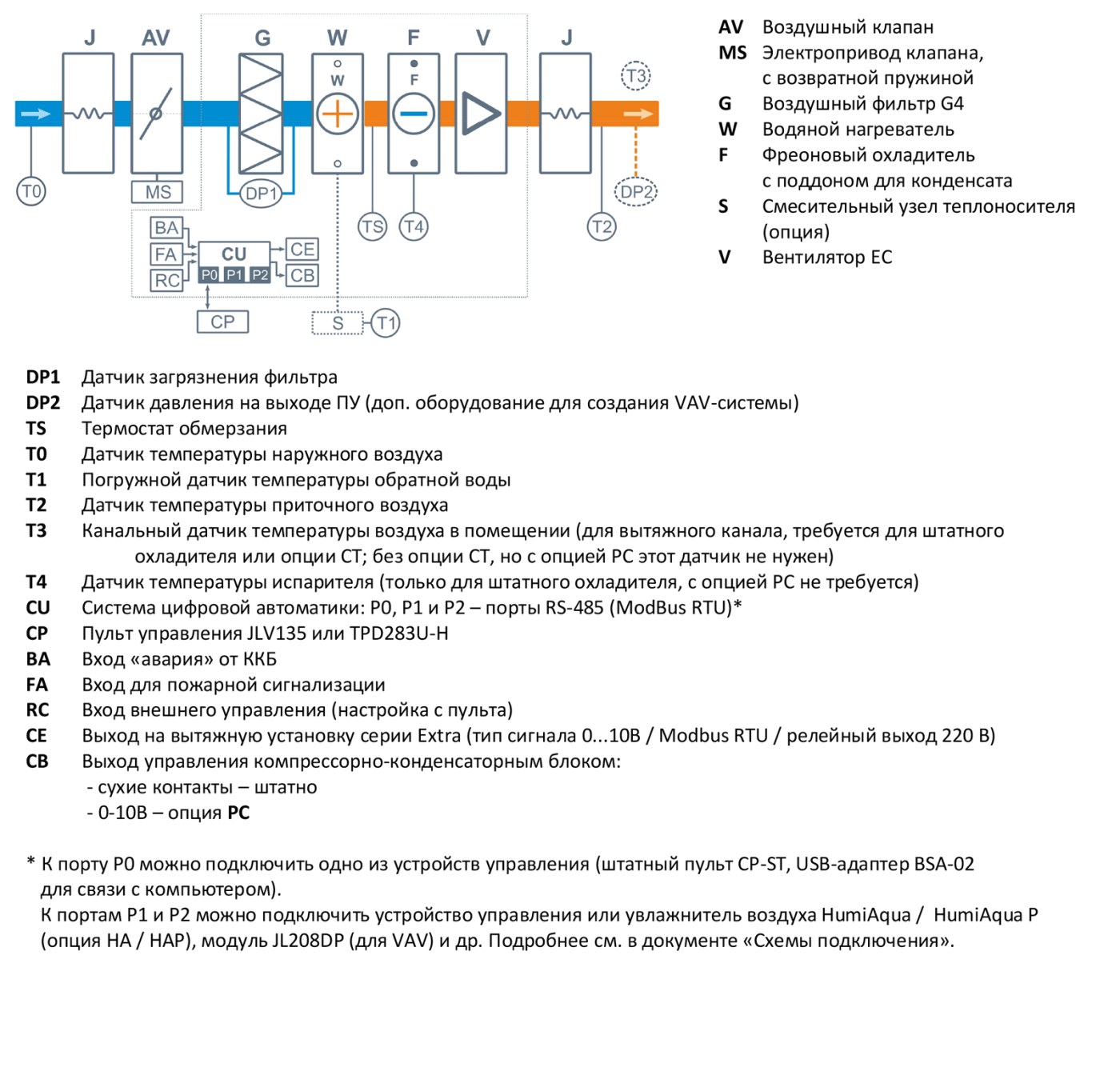

Структурная схема
Структурная схема и условные обозначенияувеличить ↗
Вентиляционная характеристика
Зависимость внешнего статического давления от производительностиувеличить ↗
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры, ммувеличить ↗
Варианты исполнения
Сторона подключения
правая, левая
Тип крепления
горизонтальное напольное
Сторона тех. обслуживания
по стороне подключения
Сторона обслуживания фильтра
по стороне подключения, противоположенно стороне подключения, Для обслуживания необходимо свободное пространство, не менее ширины (высоты) вентустановки
Присоединительные размеры: Вход и выход: гибкая вставка 900 x 900 мм Калорифер: 1 1/2" Н.Р. Смесит. узел с 3-х ход. вентилем: 1 1/2" В.Р. Смесит. узел с 2-х ход. вентилем: 1 1/2" Н.Р. Патрубок дренажа: 32 мм Фреоновый охладитель: 7/8 : 1 1/8"
Совместимые опции
HAP
Управление увлажнителем с водяным пред- и постнагревателем
HA
Управление увлажнителем с водяным постнагревателем
WEB
Удаленное управление вентустановкой через web-интерфейс (штатно)
CT
Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
DC
Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)
PC
Выход 0-10В для управления инверторным ККБ (несовместимо с DC)
Дополнительное оборудование
TPD-Gate
Шлюз Modbus RTU - Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)
ALL EXTRA
Все вытяжные установки Breezart сбалансированные по производительности
Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)
PE99
Внешний электрический преднагреватель для регионов с холодным климатом
99G-F7
Внешняя секция для фильтра тонкой очистки F7
Полное название для заказа: Breezart 16000 Aqua F-BC
Документы и гарантия
Поставляется с паспортом и руководством по эксплуатации, сертификат соответствия и требования к монтажу — во вкладке «Документация». Гарантия производителя, гарантийное и сервисное обслуживание — по всей России.
