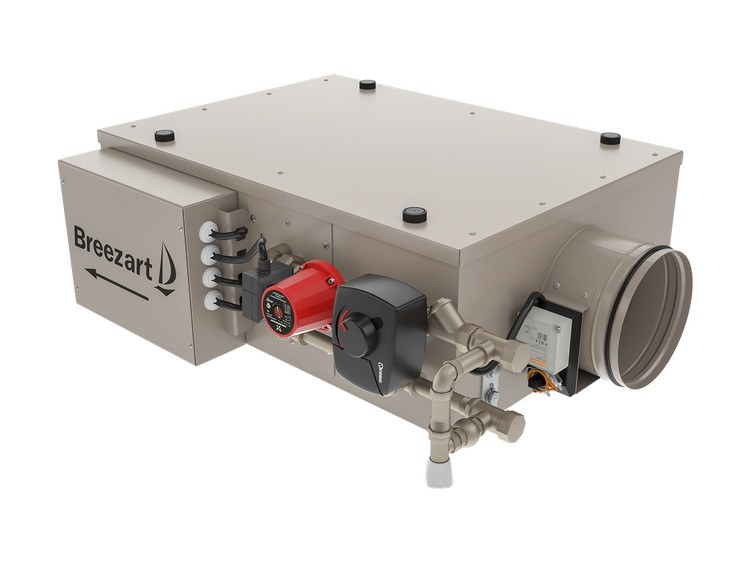

Breezart 550 Hybrid

Name: Breezart 550 Hybrid
Price: 380200.00 RUB
Availability: InStock

✓ Всегда в наличии / под заказ Доставка по всей России

Техническое описание (паспорт)Скачать ↓Инструкция по эксплуатацииСкачать ↓Требования к монтажуСкачать ↓Сертификат соответствияСкачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты, BIM-модель

550 Hybrid — вентустановка Breezart с автоматикой JetLogic.

⚙️ Подбор и заказ

380 200 ₽

Партнёрские скидки — по запросу.

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Breezart 550 Hybrid — приточная установка типоразмера 550 м³/ч, водяной нагреватель. Цифровая автоматика JetLogic с датчиками, сенсорным пультом и подключением по Modbus, уровень шума 35 дБА от корпуса, масса 34 кг.

Типоразмер550 м³/ч

Нагревательводяной и электрический

Шум LpA35 дБА

Питание220 В / 380 В

Масса34 кг

Технические характеристики

Типы нагревателей	Электро: 5 кВт-220В \| 5 кВт-380В / Водяной: W31 со смесит. узлом S3-20-4-1,6
Максимальная потребляемая мощность	5,2 кВт-220В \| 5,2 кВт-380В
Максимальный ток	23,5 А \| 8,3 А
Параметры вентилятора	3050 об/мин \| 155 Вт (серии EC, Китай)
Фильтр G4 400-200-48	Конечное сопротивление 190 Па (загрязнение до 150 Па)
Уровень шума LwA (акустическая мощность)	56 дБА \| 64 дБА \| 49 дБА (на всасывании \| на выпуске \| от корпуса)
Уровень звукового давления LpA от корпуса	35 дБА
Масса	34 кг
Тип нагревателя	водяной и электрический
Код водяного нагревателя	W31 со смесит. узлом S3-20-4-1,6
Код электрического нагревателя	5 кВт-220В/380В
Напряжение питания	220 В / 380 В
Гарантия	3 года с даты изготовления

Описание и комплектация

Приточная установка с двойным нагревателем: водяным и электрическим. Автоматика всегда отдает приоритет более экономичному водяному нагреву, а электрический нагреватель включается только по необходимости на требуемую мощность для поддержания заданной температуры. Комплектация:
Водяной нагреватель со смесительным узлом с 2-х или 3-х ходовым клапаном
Электрический керамический нагреватель
Воздушный клапан с электроприводом с возвратной пружиной
Вентилятор серии EC
Фильтр 400-200-48 "EU4-600 Lux" (опционально M5)
Опционально доп. фильтр 400-200-48: "F7-Comp-600" или "Carb-Comp-600"

Функции автоматики

Управление клапаном смесит. узла водяного калорифера для нагрева воздуха до заданной температуры, защита от замораживания
Управление электронагревателем для догрева воздуха до заданной температуры при недостаточной мощности водяного нагревателя
Регулировка скорости вентилятора, 10 ступеней
Возможность управления увлажнителем воздуха с пульта вентустановки
Контроль загрязненности воздушного фильтра (цифровой датчик давления)
Восемь недельных сценариев, часы реального времени
Возможность создания VAV-системы (требуется модуль JL208DP)
Подключение к системе «умный дом» по ModBus RTU или ModBus TCP
Удаленное управление с компьютера или смартфона / планшета

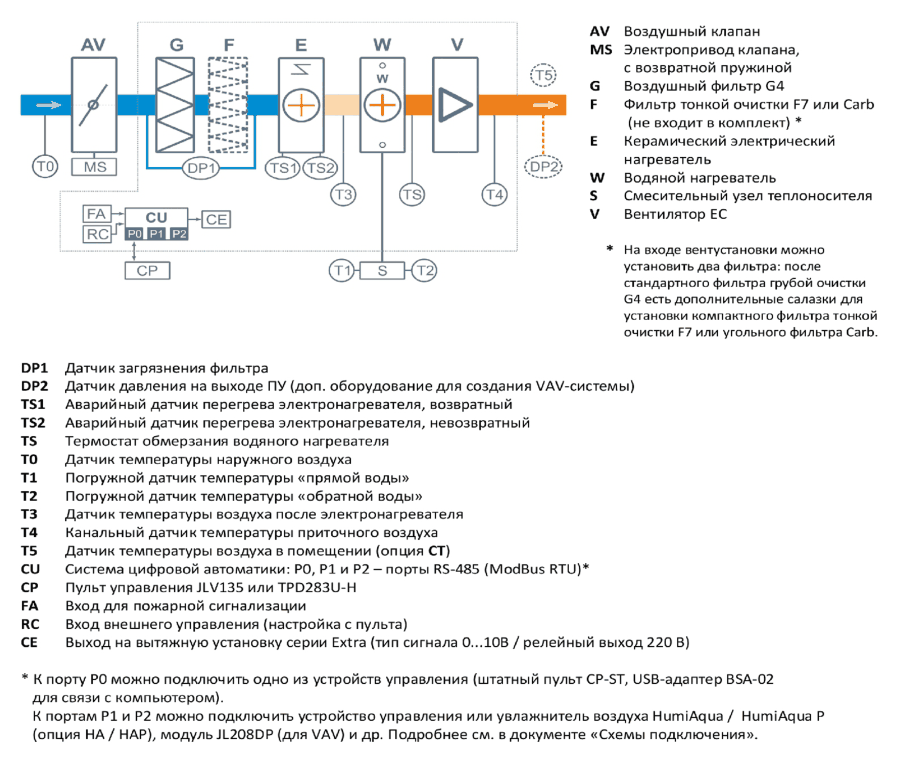

Структурная схема

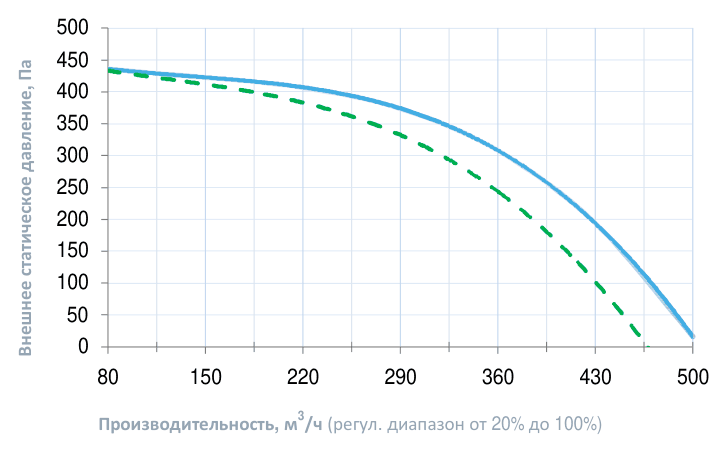

Вентиляционная характеристика

Зеленая пунктирная линия - характеристика с доп. фильтром F7 450

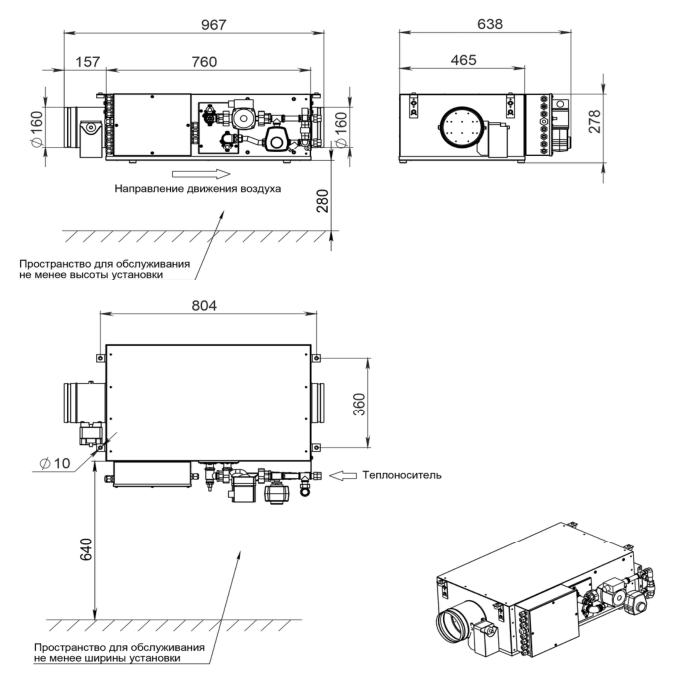

Габаритные и присоединительные размеры

Габаритный чертёж Breezart 550 Hybrid — Габаритные и присоединительные размеры, мм*увеличить ↗*

Варианты исполнения

Сторона подключения	правая, левая
Тип крепления	потолочное, горизонтальное напольное
Сторона тех. обслуживания	по стороне подключения
Сторона обслуживания фильтра	снизу для потолочных, сверху для напольных, Для обслуживания необходимо свободное пространство, не менее ширины (высоты) вентустановки

Присоединительные размеры: Вход и выход: без гибкой вставки, D160 мм Калорифер: 1/2 " Н.Р. Смесит. узел с 3-х ход. вентилем: 1/2 " В.Р. Смесит. узел с 2-х ход. вентилем: 1/2 " В.Р.

Совместимые опции

HAP	управление увлажнителем с водяным пред- и постнагревателем
WEB	удаленное управление вентустановкой через web-интерфейс (штатно)
CT	поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
DC	выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)
PC	выход 0-10В для управления инверторным ККБ (несовместимо с DC)
GH	сигнал для включения котла или его переключения на повышенную мощность

Дополнительное оборудование

TPD-Gate	шлюз Modbus RTU - Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)
ALL EXTRA	все вытяжные установки Breezart сбалансированные по производительности
ALL HA, HA P	увлажнители Breezart с водяными нагревателями, увлажнители Carel humiSteam
550 Filter Case	корпус для фильтра тонкой очистки
550 DIST	распределительная камера для VAV системы
JL208DP	модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)
G7C-M01	фильтр тонкой очистки F7 или Carb
F42T	внешний фреоновый охладитель воздуха (управление ККБ от вентустановки)

Полное название для заказа: Breezart 550 Hybrid-FC

Документы и гарантия

Поставляется с паспортом и руководством по эксплуатации, сертификат соответствия и требования к монтажу — во вкладке «Документация». Гарантия производителя, гарантийное и сервисное обслуживание — по всей России.
