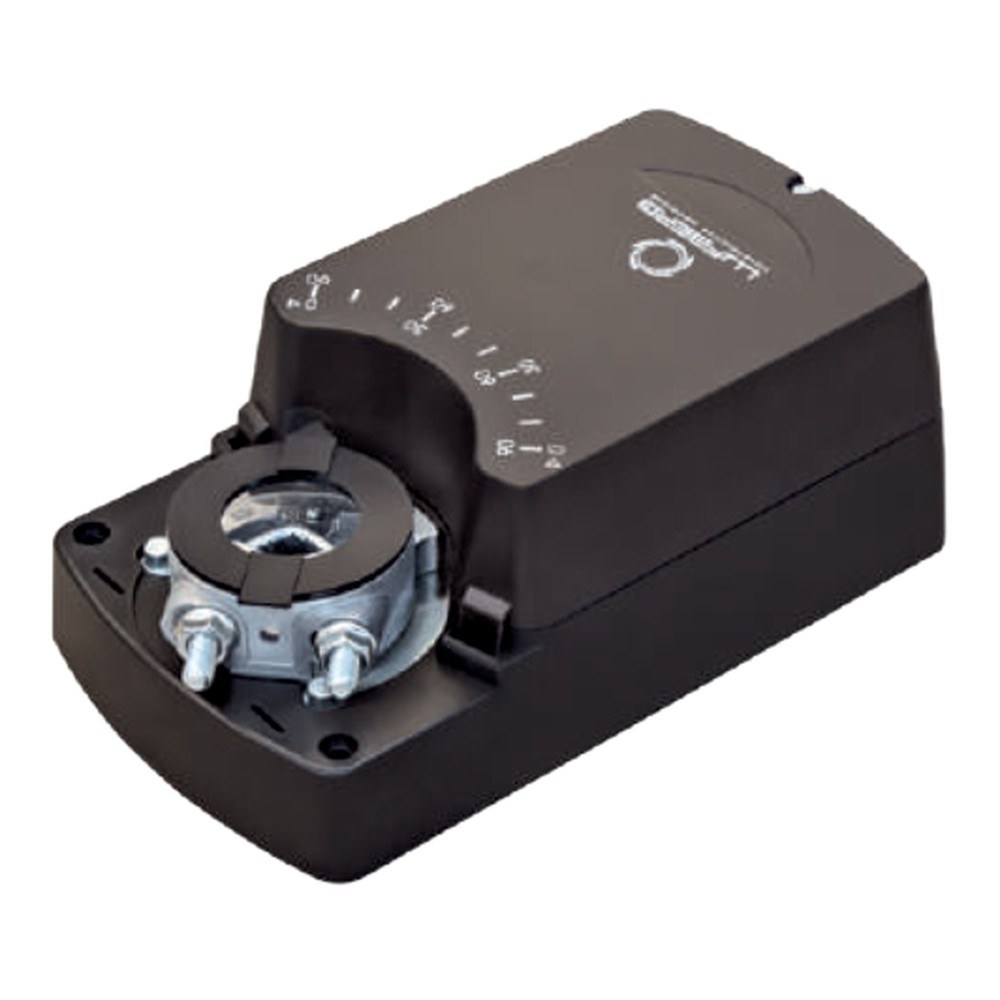

Электропривод Lufberg DA32N24PI 32 Нм

Электропривод Lufberg DA32N24PI — привод для воздушных заслонок и клапанов систем вентиляции и кондиционирования: момент 32 Н·м, питание 24 В AC/DC, пропорциональное управление сигналом 0(2)–10 В / 0(4)–20 мА DC. Без пружинного возврата: при пропадании питания заслонка остаётся в текущем положении.

Как работает

Синхронный двигатель через редуктор поворачивает выходной вал на 0–90°. Привод садится на шток заслонки универсальным хомутом, положение можно ограничить механическими упорами. Направление вращения меняется переключателем на корпусе. При снятии питания вал остаётся на месте — заслонка не закрывается сама.

Что это даёт

Где применяется

• Воздушные заслонки приточных и вытяжных систем
• Смесительные камеры и рециркуляция
• Заслонки на ответвлениях и зональное регулирование
• Шаровые клапаны Lufberg BV через адаптер BV-BR
• Регулирование водяных контуров калориферов

Как подобрать

• Считайте площадь заслонки: ширина × высота в метрах; нужный момент ≈ 5 Н·м на 1 м², плотная или тяжёлая заслонка — с запасом 30 %
• Питание — по щиту автоматики: 24 В AC/DC или 230 В AC
• Управление — по контроллеру: 2/3-позиционное для термостатов и реле, пропорциональное 0–10 В / 4–20 мА для регуляторов
• Нужна индикация положения или блокировка — берите исполнение с переключателями (S в маркировке)
• Заслонка должна закрываться без питания — серия с пружинным возвратом (DA…S)
• Для шаровых клапанов BV нужен адаптер BV-BR (без пружины) или BV-BR-S (с пружиной)

Технические характеристики

Схемы и характеристики

Расшифровка маркировки

DA — электропривод для воздушных заслонок; 32 — крутящий момент, Н·м; N — без пружинного возврата; 24 — питание 24 В AC/DC; P — пропорциональное управление сигналом напряжения; I — сигнал тока; без обозначения — 2/3-позиционное управление без переключателей.

Важно знать
