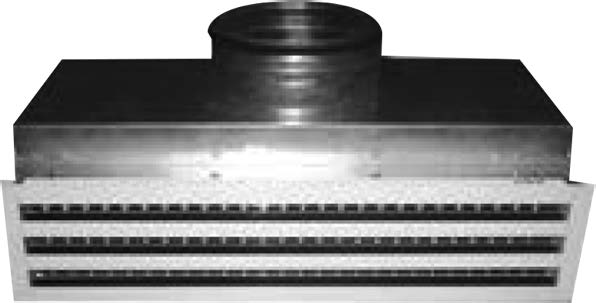

Решетка щелевая SGID с камерами статического давления КСД
⚙️ Подбор и заказ
Характеристики
Описание
Для регулирования расхода воздуха камеры статического давления 2КСР М оснащены регулирующим устройством, которое устанавливается во входном патрубке. Для решёток АРС, АЛС применение 2КСР М нецелесообразно, так как изменение расхода осуществляется непосредственно в распределителе. Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ.Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала.
Описание
• если длина не кратна 1 мм, то количество камер N = А/1000+1.
Если общая длина не кратна 1 м, разбиение осуществляется на N решеток при этом А — общая длина, где N-1 одинаковых решеток от 0,5 до 1 м и одна решетка с камерой отличается в большую или меньшую сторону от остальных в пределах от 0,5 до 1 м.
Пример. При заказе SGID 9050/5 + 2КСД М изготавливаются N = 9050/1000 = 9+1=10 камер: SGID 900/5 + 2 КСД М — 9 шт; SGID 950/5+ 2 КСД М — 1 шт
Пример. При заказе SGID 12550/2 + Б + 2КСД М изготавливаются N=12550/1000=12+1=13 камер: SGID 1000/2 + 2 КСД М — 10шт; SGID 1000/2 + 1 Б + 2 КСД М — 2шт; SGID 550/2+ 2 КСД М — 1шт.
Структура условного обозначения
Пример обозначения при заказе 2-х щелевой решётки SGID длиной 9 м с двумя боковинами, белого цвета RAL9016 с камерой статического давления без регулирующего устройства, без теплозвукоизоляции: SGID 9000/2 + Б + 2КСД М Решетки с камерами 2КСД М длиной более 2 м изготавливаются из набора решеток с камерами 2КСД М от 0,5 до 1 м с шагом 50 мм. Подбор камер осуществляется следующим образом:
Тип диффузора SGID, SGID1, SGID2
Условный размер по горизонтали (длина секции)
Боковина решетки (с одной боковиной – 1Б , без боковины – не указывать)
Технические характеристики
Характеристики камер статического давления КСД
| Диша А, мм | Число щелей N, шт | Высота В, мм | Диаметр D, мм | Кол-во патр., шт | A, мм | B, мм | С, мм | G, мм |
| 500 | 1 | 42 | 159 | 1 | — | 142 | 221 | 100 |
| 100 | — | |||||||
| 1500 | 2 | 750 | ||||||
| 2000 | 1000 | |||||||
| 500 | 2 | 55 | 199 | 1 | — | 182 | 271 | 125 |
| 100 | — | |||||||
| 1500 | 2 | 750 | ||||||
| 2000 | 1000 | |||||||
| 500 | 3 | 63 | 199 | 1 | — | 222 | 281 | 130 |
| 100 | — | |||||||
| 1500 | 2 | 750 | ||||||
| 2000 | 1000 | |||||||
| 500 | 4 | 70 | 248 | 1 | — | 272 | 341 | 160 |
| 100 | — | |||||||
| 1500 | 2 | 750 | ||||||
| 2000 | 1000 | |||||||
| 500 | 5 | 78 | 248 | 1 | — | 312 | 351 | 165 |
| 100 | — | |||||||
| 1500 | 2 | 750 | ||||||
| 2000 | 1000 | |||||||
| 500 | 6 | 110 | 314 | 1 | — | 352 | 396 | 200 |
| 100 | — | |||||||
| 1500 | 2 | 750 | ||||||
| 2000 | 1000 |

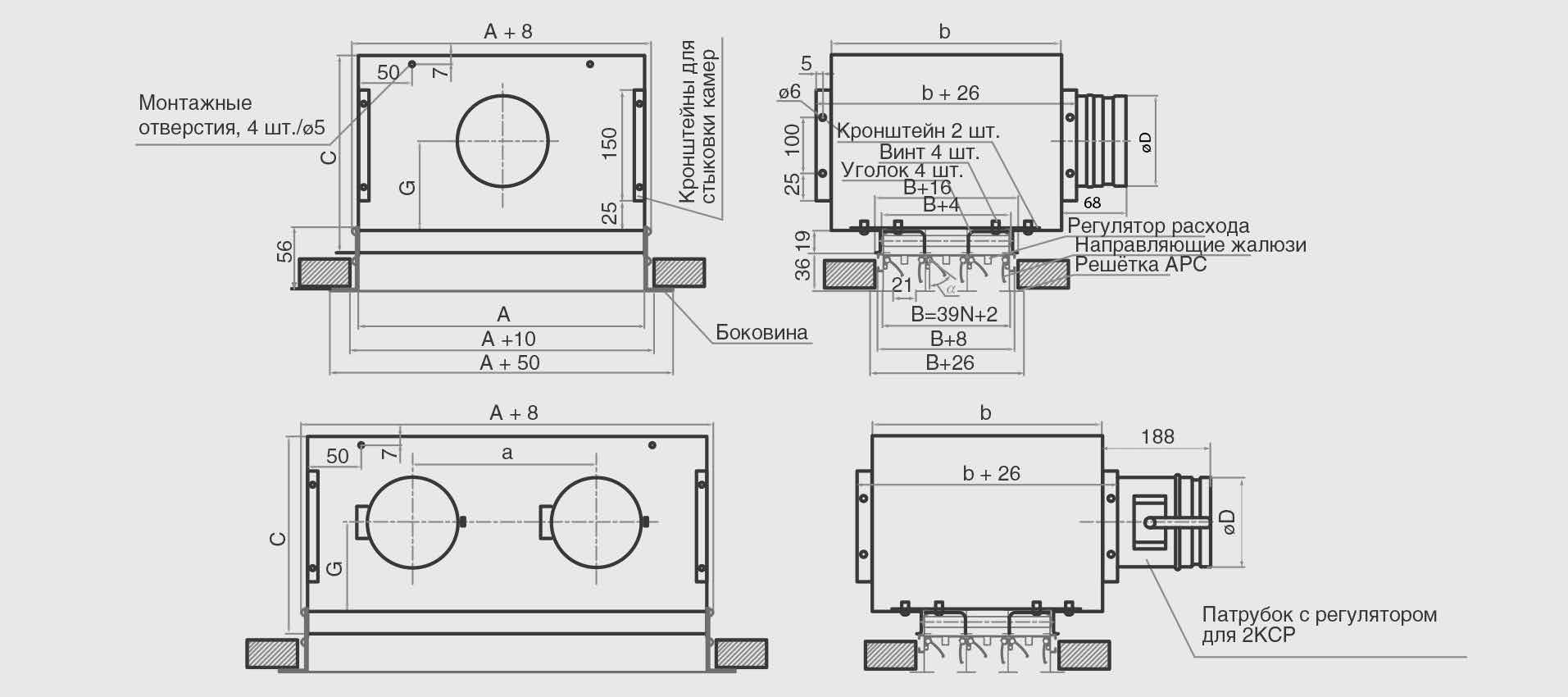

Чертежи, схемы и габариты
