Секция шумоглушения SUPM

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: Секция шумоглушения SUPM

Руководство по монтажу и эксплуатации SUPM (PDF)Скачать ↓Декларация о соответствии SUPM/SUPB/SUPK (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Пластинчатый шумоглушитель SUPM SHP предназначен для снижения аэродинамического шума, возникающего при работе вентиляторных секций и распространяющегося по воздуховодам систем вентиляции и кондиционирования.

⚙️ Подбор и заказ

Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Производитель СВОК

Подробно

Описание

Масса, кг43-83

Рабочий диапазон температурот -40°С до +70°С

Рабочая температураот -40°C до +70°C

Типоразмеры50-25…100-50

Конструкция и материалы

Пластинчатый шумоглушитель SUPM SHP представлен восемью типоразмерами. Внутри корпуса расположено от двух до пяти шумопоглощающих пластин в зависимости от типоразмера. Шумопоглощающие пластины состоят из негорючей базальтоволокнистой минеральной ваты, обтянутой стеклохолстом для предотвращения выдувания частиц. Рабочий диапазон температур проходящего воздуха от -40°C до +70°C.

Монтаж

Шумоглушители устанавливаются как в напольном, так и в подвесном исполнении путем трансформации ножек в кронштейны для подвеса без использования дополнительных деталей.

Технические характеристики

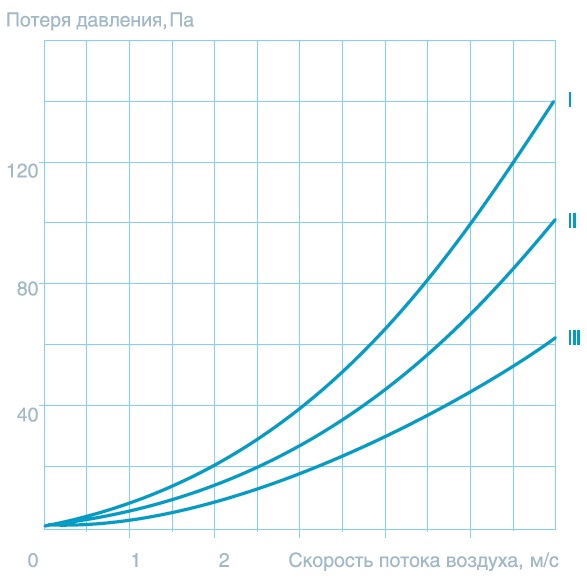

Типоразмер	A, мм	B, мм	C, мм	D, мм	E, мм	Масса, кг	Номер аэродинамической кривой
50-25	710	470	635	395	1100	43	I
50-30	710	520	635	445	1100	46	I
60-30	810	520	735	445	1100	48	III
60-35	810	570	735	495	1100	50	III
70-40	910	620	835	545	1100	62	II
80-50	1010	720	935	645	1100	70	III
90-50	1125	740	1050	645	1100	82	II
100-50	1225	740	1150	665	1100	83	III

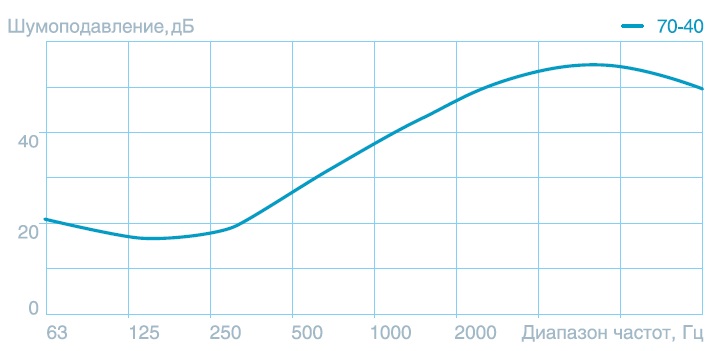

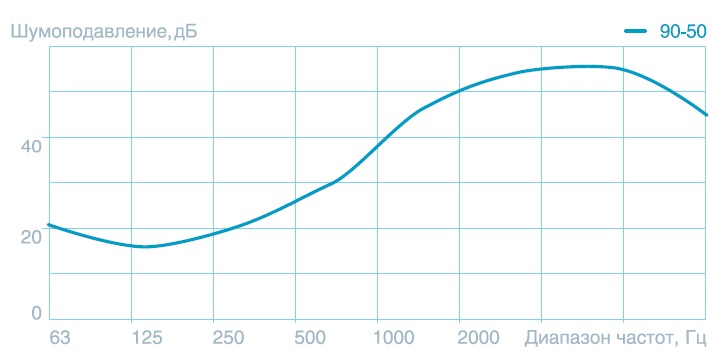

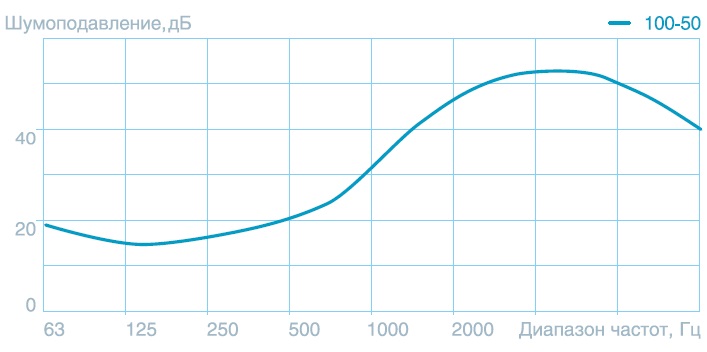

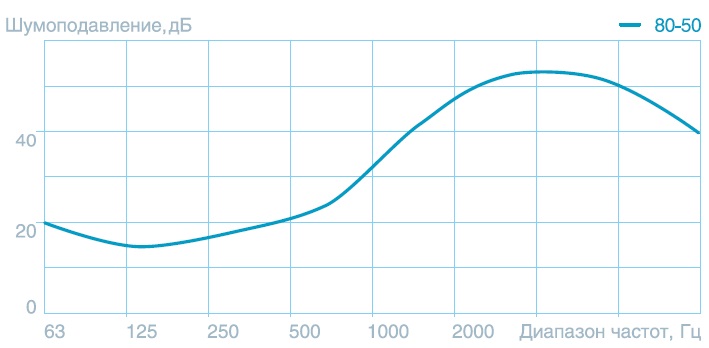

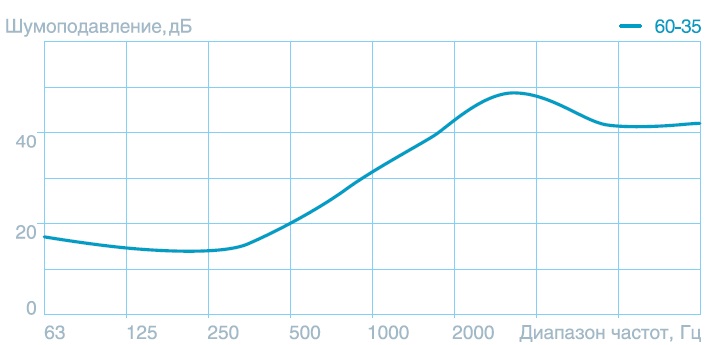

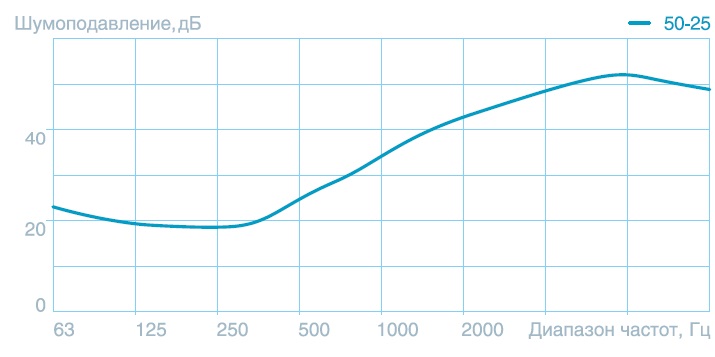

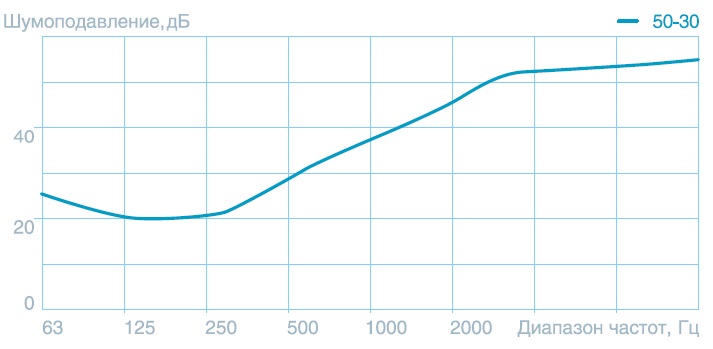

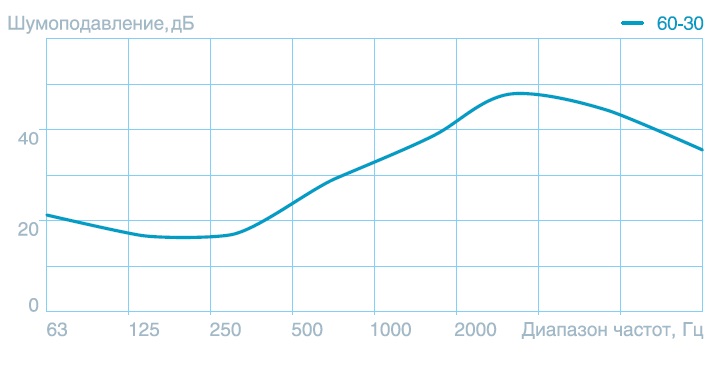

Типоразмер	Шумоподавление (дБ) в диапазонах частот (Гц)
63	125	250	500	1000	2000	4000	8000
50-25	22,7	19,2	18,8	28,3	39,9	47,3	51,8	49
50-30	25,6	20,1	21,7	33	41,8	52,2	53,3	54,9
60-30	21,2	17	17,3	28,8	37,4	48,3	44,4	35,7
60-35	16,7	14,6	14,3	24,5	37,6	49,1	41,6	42
70-40	20,6	16,6	19,2	35,5	42,9	51,9	54,5	49,4
80-50	19,4	14,4	17,6	22,8	40,7	51,8	50,8	39,5
90-50	20,5	15,8	20,1	29,4	46,5	54,1	55,3	44,8
100-50	18,8	14,6	17,3	23,4	41,2	51	51,1	40,3

Чертежи, схемы и габариты

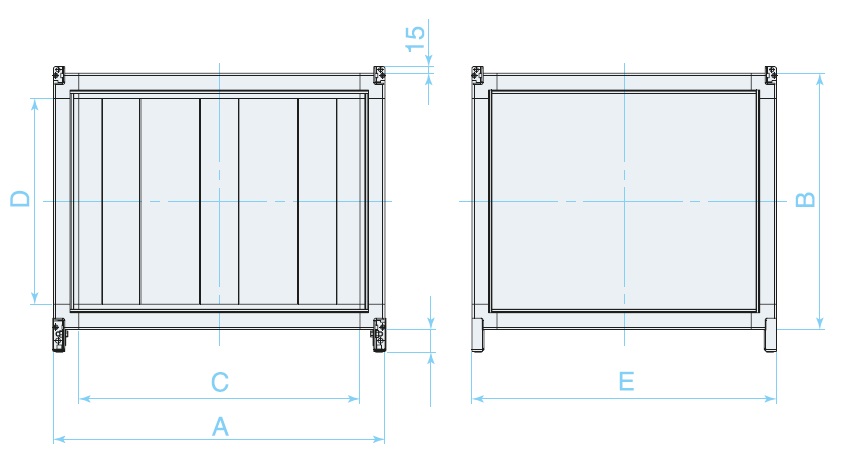

Габаритные размеры и схема — Секция шумоглушения SUPM — Габаритные размеры и схема

Технические характеристики — Секция шумоглушения SUPM — Технические характеристики

Подбор и заказ. Назовите типоразмер, расход воздуха и условия монтажа — подберём исполнение секция, проверим комплектацию и пришлём техлист. Оборудование СВОК поставляем с паспортом и сертификатом производителя.
