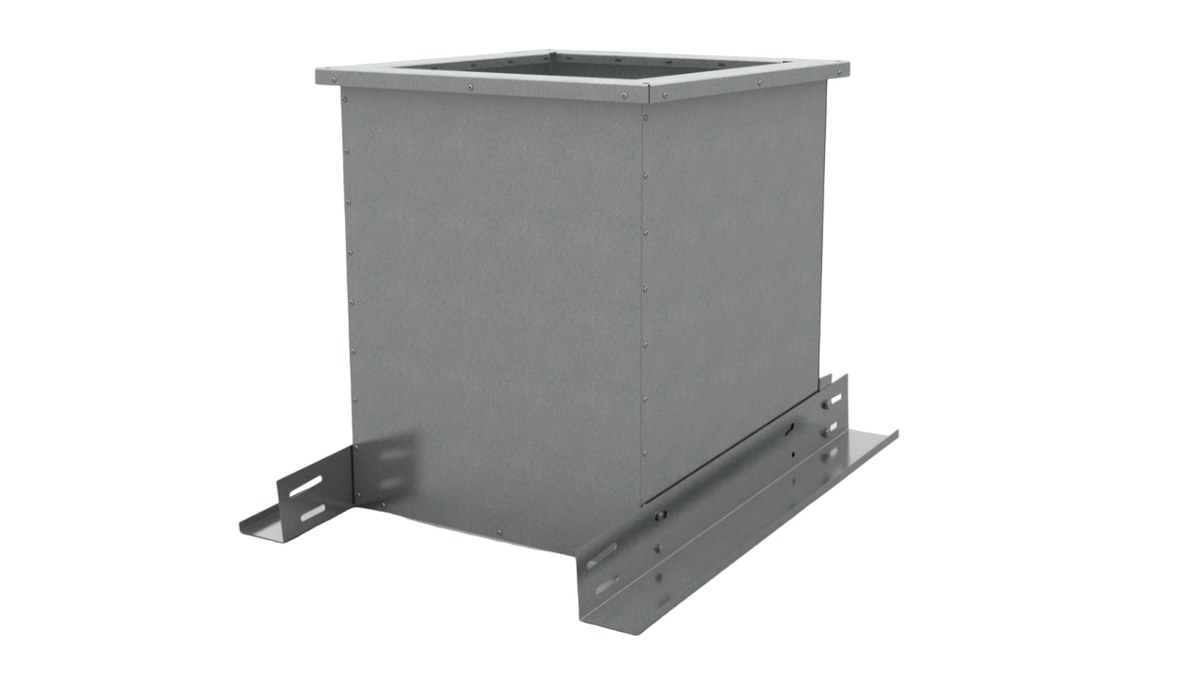

Стакан монтажный СТАМ-110
⚙️ Подбор и заказ
Характеристики
Описание
Стакан монтажный СТАМ-110 — облегчённая конструкция без теплоизоляции и без клапана для установки вентиляторов КРОС, КРОВ, УКРОС, УКРОВ, ВКОП0, ВКОП1 и ОСА-Е на наклонной поверхности кровли.
Технические характеристики
Конструкция
Сборная конструкция состоит из прочной сварной рамы, несущей основную нагрузку, и герметичной оцинкованной внешней облицовки. Клапан в этом исполнении не устанавливается, поэтому проходное сечение остаётся полностью свободным.
Теплоизоляция в поставке не предусмотрена и может быть выполнена по месту, в составе примыкающего кровельного пирога. Подсоединение к вентиляционному каналу выполняется по монтажному фланцу болтами, опорная поверхность рамы рассчитана на наклонную кровлю.
Принцип работы
Стакан образует опорную и переходную конструкцию между наклонной кровлей и вентилятором: он передаёт вес установки на несущую часть покрытия и поднимает вход канала над кровельным пирогом. При обеспечении надлежащей степени огнестойкости и внешней теплоизоляции узел сочетается с вентиляторами дымоудаления КРОС-ДУ/ДУВ, КРОВ-ДУ/ДУВ, УКРОС-ДУ/ДУВ и УКРОВ-ДУ/ДУВ.
Исполнения и обозначения
Исполнение общепромышленное (Н), режимы работы Т80 (среда до 80 °C, время работы постоянное) и Т200 (среда до 200 °C). При заказе уточняются типоразмер вентилятора, уклон кровли и режим работы.
Как подобрать
- По типоразмеру вентилятора: КРОС, КРОВ, УКРОС, УКРОВ, ВКОП0, ВКОП1, ОСА-Е.
- По уклону кровли — СТАМ-110 рассчитан на наклонную поверхность.
- По температурному режиму: Т80 при постоянной работе или Т200.
- По необходимости совмещения с вентиляторами дымоудаления и требованиям к огнестойкости узла.
- По конструкции кровельного пирога, в составе которого выполняется утепление.
Монтаж и обслуживание
- Стакан закрепляют на несущей части наклонной кровли, выдерживая проектный уклон опорной поверхности.
- Наружную теплоизоляцию и требуемую огнестойкость обеспечивают по месту при работе с системами дымоудаления.
- Подсоединение к каналу выполняют по монтажному фланцу болтами.
- Примыкание кровельного покрытия к облицовке гидроизолируют.
- При осмотрах проверяют герметичность облицовки и состояние крепления к кровле.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
